万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）等。

基本功用
     万用表不仅可以用来测量被测量物体的电阻，交直流电压还可以测量直流电压。甚至有的万用表还可以测量晶体管的主要参数以及电容器的电容量等。常见的万用表有指针式万用表和数字式万用表。指针式多用表是以表头为核心部件的多功能测量仪表，测量值由表头指针指示读取。数字式万用表的测量值由液晶显示屏直接以数字的形式显示，读取方便，有些还带有语音提示功能。万用表是公用一个表头，集电压表、电流表和欧姆表于一体的仪表。
结构组成
     万用表由表头、测量电路及转换开关等三个主要部分组成。
表头
     万用表的表头是灵敏电流计。表头上的表盘印有多种符号，刻度线和数值。符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。表头上还设有机械零位调整旋钮，用以校正指针在左端零位。
选择开关
     万用表的选择开关是一个多档位的旋转开关。用来选择测量项目和量程。一般的万用表测量项目包括：“mA”；直流电流、“V（－）"：直流电压、“V（～）”：交流电压、“Ω”：电阻。每个测量项目又划分为几个不同的量程以供选择。
表笔和表笔插孔
     表笔分为红、黑二只。使用时应将红色表笔插入标有“+”号的插孔，黑色表笔插入标有“－”号的插孔。

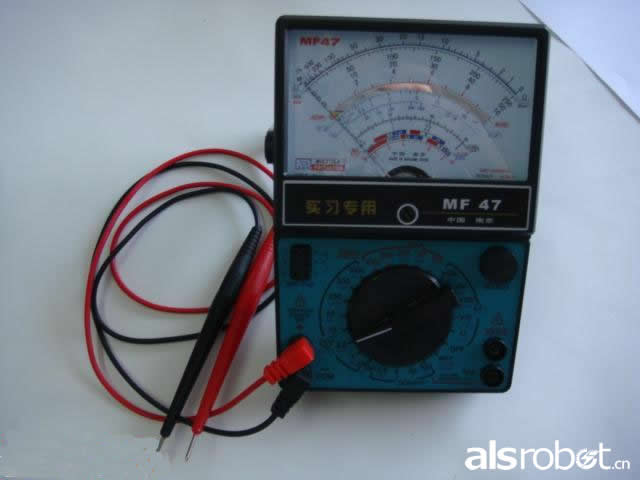

表头（指针式）
     它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。
     表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有∽和VA,指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。第三条标有10V,指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。第四条标有dB,指示的是音频电平。
表头（数字式）
     数字万用表的表头一般由一只A/D（模拟/数字）转换芯片+外围元件+液晶显示器组成，万用表的精度受表头的影响，万用表由于A/D芯片转换出来的数字，一般也称为3 1/2位数字万用表,4 1/2位数字万用表等等。最常用的芯片是ICL7106(3位半LCD手动量程经典芯片，后续版本为7106A,7106B,7206,7240等等）,ICL7129(4位半LCD手动量程经典芯片）,ICL7107(3位半LED手动量程经典芯片）。
测量线路
     测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
转换开关

     其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般是一个圆形拨盘，在其周围分别标有功能和量程。

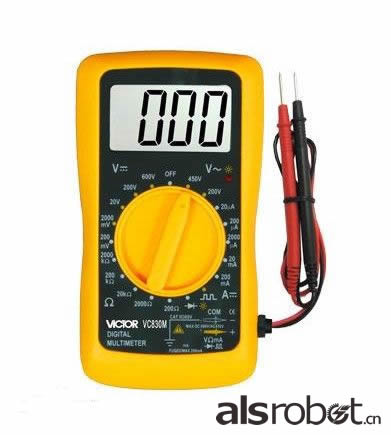

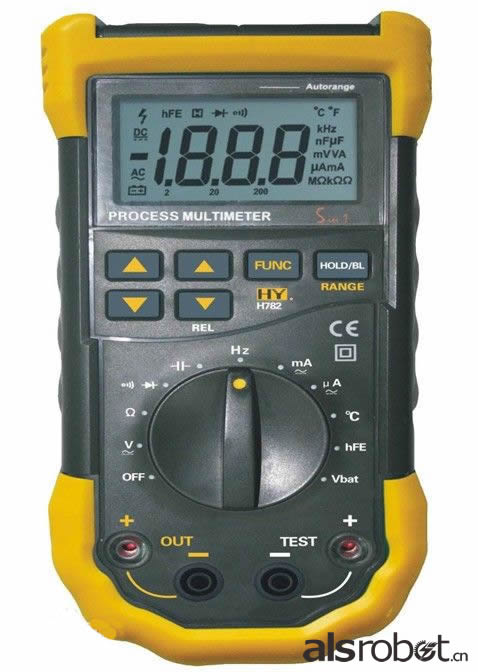

数字万用表
     数字万用表是目前最常用的一种数字仪表，亦称为数字多用表（DMM），种类繁多，型号各异。其主要特点是准确度高、分辨率强、测试功能完善、测量速度快、显示直观、过滤能力强、耗电省，便于携带。
数字万用表的主要指标、显示位数及显示特点
     数字万用表的显示位数通常为3 1/2位～8 1/2位。判定数字仪表的显示位数有两条原则：其一是，能显示从0－9中所有数字的位数是整位数；其二是，分数位的数值是以最大显示值中最高位数字为分子，用满量程时计数值为2000 ，这表明该仪表有3个整数位，而分数位的分子是1，分母是2，故称之为3 1/2位，读作“三位半”，其最高位只能显示 0 或1（0 通常不显示）。3 2/3位（读作“三又三分之二位”）数字万用表的最高位只能显示0～2的数字，故最大显示值为±2999。在同样情况下，它要比3 1/2位的数字万用表的量限高50%，尤其在测量380V的交流电压时很有价值。
     普及型数字万用表一般属于3 1/2位显示的手持式万用表，4 1/2，5 1/2位（6位以下）数字万用表分为手持式、台式两种。6 1/2位以上大多属于台式数字万用表。
准确度（精度）
     数字万用表的准确度是测量结果中系统误差与随机误差的综合。它表示测量值与真值的一致程度，也反映测量误差的大小。一般讲准确度愈高，测量误差就愈小，反之亦然。
数字万用表的准确度远优于模拟指针万用表。万用表的准确度是一个很重要的指标，它反映万用表的质量和工艺能力，准确度差的万用表很难表达出真实的值，容易引起测量上的误判。
分辨力（分辨率）
     数字万用表在最低电压量程上末位1个字所对应的电压值，称作分辨力，它反映出仪表灵敏度的高低。数字数字仪表的分辨力随显示位数的增加而提高。不同位数的数字万用表所能达到的最高分辨力指标不同。

     数字万用表的分辨力指标亦可用分辨率来显示。分辨率是指仪表能显示的最小数字（零除外）与最大数字的百分比。

测量范围
     在多功能数字万用表中，不同功能均有其对应的可以测量的最大值和最小值。
测量速率
     数字万用表每秒钟对被测电量的测量次数叫测量速率，其单位是“次/s”。它主要取决于 A/D 转换器的转换速率。有的手持式数字万用表用测量周期来表示测量的快慢。完成一次测量过程所需要的时间叫测量周期。
     测量速率与准确度指标存在着矛盾，通常是准确度愈高，测量速率愈低，二者难以兼顾。解决这一矛盾可在同一块万用表设置不同的显示位数或设置测量速度转换开关：增设快速测量档，该档用于测量速率较快的 A/D 转换器；通过降低显示位数来大幅度提高测量速率，此法应用的比较普通，可满足不同用户对测量速率的需要。
输入阻抗
     测量电压时，仪表应具有很高的输入阻抗，这样在测量过程中从被测电路中吸取的电流极少，不会影响被测电路或信号源的工作状态，能够减少测量误差。
测量电流时，仪表应该具有很低的输入阻抗，这样接入被测电路后，可尽量减小仪表对被测电路的影响，但是在使用万用表电流档时，由于输入阻抗较小，所以较容易烧坏仪表，请用户在使用时注意。
数字万用表的分类
     数字万用表按照量程转换方式来分类，可划分成三种类型：手动量程（MAN RANGZ），自动量程（AUTO RANGZ），自动/手动量程（AUTO/MAN RANGZ ）。
根据功能、用途及价格的不同，数字万用表大致可分为9大类：
     低档数字万用表（亦称普及型数字万用）、中档数字万用表、中/高档数字万用表、数字/模拟混合式仪表，数字/模拟图双显示的仪表、万用示波表（将数字万用表、数字存储示波器等动能集于一身）。
数字万用表的测试功能
     数字万用表不仅可以测量直流电压（DCV）、交流电压（ACV），直流电流（DCA）、交流电流（ACA）、电阻（Ω）、二极管正向压降（VF）、晶体管发射极电流放大系数（hrg）、还能测电容量（C）、电导（ns）、温度（T）、频率（f），并增加了用以检查线路通断的蜂鸣器档（BZ）、低功率法测电阻档（L0Ω）。有的仪表还具有电感档、信号档、AC/DC自动转换功能，电容档自动转换量程功能。
选用原则
     1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线(SDL)在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
     2、指针表内一般有两块电池，一块低电压的1.5V,一块是高电压的9V或15V,其黑表笔相对红表笔来说是正端。数字表则常用一块6V或9V的电池。在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管(LED)。
     3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

     4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。不是绝对的，可根据情况选用指针表和数字表。

操作规程
     1、使用前应熟悉万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。
     2、在对被测数据大小不明时，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1/2以上处即可。
     3、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。如不能调零或数显表发出低电压报警，应及时检查。
     4、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。
     5、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。
使用注意
     1、在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。
     2、在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
     3、在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换档，应先断开表笔，换档后再去测量。
     4、万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。
     5、万用表使用完毕，应将转换开关置于交流电压的最大档。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
故障排除
     数字万用表故障排除一般应从电源入手。数字万用表故障排除大致可以按如下方法进行。
     1、外观检查。
     可以用手触摸电池、电阻、晶体管、集成块的温升是否过高。如新装入的电池发热，说明电路可能短路。此外，还应观察电路是否断线、脱焊、机械损伤等。
     2、波形分析。
     用电子示波器观察电路各关键点的电压波形、幅度、周期(频率)等。例如，如测时钟振荡器是否起振，若振荡器无输出，说明内部反相器损坏，也可能是外部元件开路。
     3、测量元件参数。
     对故障范围内的元件，进行在线测量或离线测量，应分析参数值。对于电阻在线测量时，应考虑与其并联的元件的影响。
     4、隐性故障排除。
     隐性故障是指故障时隐时现，仪表时好时坏的故障。此类故障比较复杂，常见的原因包括焊点虚焊，松脱、接插件松动，转接开关接触不良，元件性能不稳，引线将断不断等。此外，还包括一些外界因素所造成的。如环境温度过高，湿度过大或附近有间歇性的强干扰信号等等。
     5、检测各级工作电压。
     检测各点工作电压，并与正常值比较，首先应保证基准电压的准确度，最好是使用一块相同型号或相近似的数字万用表进行测量、比较。
     排除以上可能原因外，数字万用表损坏还有可能是因为测量档位的错误造成，如在测量交流市电时，测量档位选择置于电阻挡，这种情况下表笔一旦接触市电，瞬间即可造成万用表内部元件损坏。因此，在使用万用表测量前一定要先检查测量档位是否正确。在使用完毕，将测量选择置于交流750V或者直流1000V处，这样在下次测量时无论误测什么参数，都不会引起数字万用表损坏。
