产品介绍：

Arduino条形LED模块是由一个10段的条形LED和一个LED控制芯片MY9221构成。该模块采用的是沉金工艺，同时采用防插反接口，操作更加安全，采用IIC通信协议，只占用单片机两个IO接口就可以实现10段LED的控制。此产品可以应用在电池剩余电量检测，水位显示，土壤湿度显示，音乐律动和其他需要梯度显示的方面。

产品图片：

产品侧面展示

产品正面展示

产品参数：

• 1.工作电压：3.3V / 5V
• 2.产品尺寸：40mm * 25mm
• 3.产品重量：6g
• 4.通信协议：IIC
• 5.引脚定义：
  SDA：IIC数据引脚
  SCL：IIC时钟引脚
  - ：电源地
  + ：电源正
• 6.条形LED颜色：1段红色、1段黄色、8段绿色
• 7.控制芯片：MY9221

示例代码：

#include "RobotBase_LED_Bar.h"
RobotBase_LED_Bar bar(A5, A4, 0);
int sensorPin = A2;
int value = 0;
void setup()
{
  bar.begin();
  Serial.begin(9600);
  }
  void loop()
  {
    value = analogRead(sensorPin);
    if(value>300 & value<600)
   {
    bar.setLevel(6);
    delay(100);
   }
   else if(value>600&value<1023)

{
    bar.setLevel(3);
    delay(100);
    }
   else
   {
    bar.setLevel(10);
    delay(100);
    }
    Serial.println(value);
    delay(100);
    }
}

实验连接图：

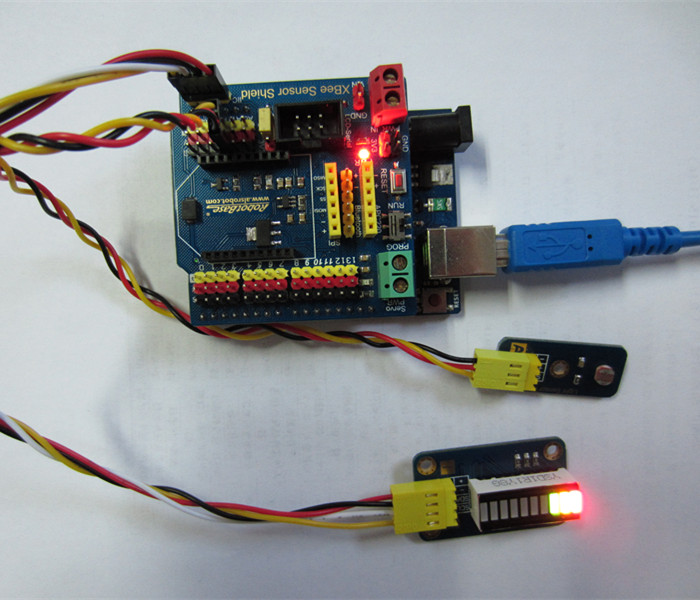

如图所示进行接线，条形LED 接扩展板的IIC接口，光线传感器接扩展板的A2接口。

将示例代码上传到Carduino UNO 控制器中，指示灯分为三个状态，分别是亮起3个、亮起6个、全部亮起，表示三种光线强度，分别为光线暗、光线较亮、光线明亮，此为通过条形LED显示光线强度的一个例子，显示电池点亮或者水位等应用同理可实现。
