一、产品开箱简介

a. 产品包装评价；

Adafruit Music MakerMP3 Shield for Arduino （以下简称MakerMP3）包装描述：

1、防静电袋包装，自带自封口。

2、防静电袋外贴一个产品标签，包含Adafruit品牌  logo、产品名称、产品条形码、日期等信息。

评价：产品带自封口，包装方便；MakerMP3板子采用防静电袋包装，防尘、防电、隔湿，比较合理。

b. 包装内配件描述。

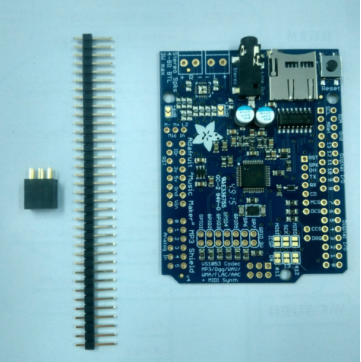

   包装内配件：MakerMP3一个、排针一条、6pin插座一个；如图：

二、产品外观展示

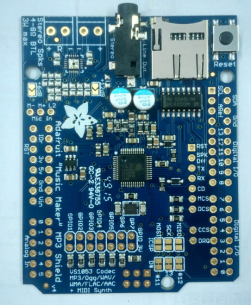

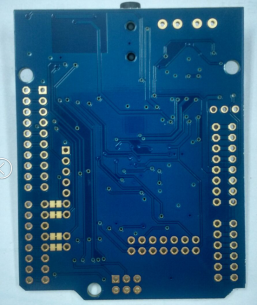

 a. 产品整体展示；

尺寸：69mm x 53mm x 2mm

重量：14.7g

整体评价：MakerMP3板子采用蓝油白字，布局工整，标识清晰，元器件全部摆放在正面，比较美观。

b. 产品细节展示。

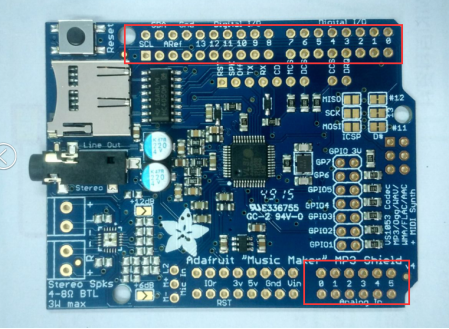

1、产品除了自身功能外，还有很多的I/O可以使用，方便二次开发。

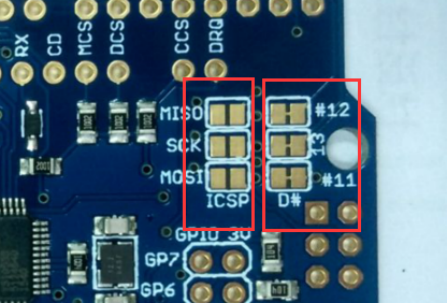

2、SPI通信跳线，当控制器使用Mega或Leonardo系列，需将下图所示的ICSP位置短接，同时可以将D#位置的连接割断，从而释放数字口11~13。

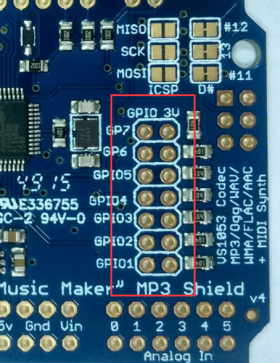

3、GPIO的口上拉电阻选择配置接口，如图：左边的一列是GPIO引脚，本身接100k的下拉电阻，右边的一列是3.3V电压，当使用上拉电阻时，可将其短接。

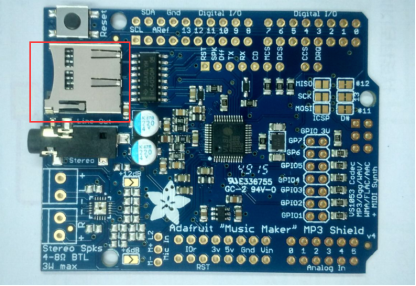

4、为了储存和播放MP3、WAV、OGG等格式音乐文件，该板子上安装了一个MicroSD卡卡槽，位于板子的左上角，安装时轻轻推进即可卡住；取卡时，在轻推一下，SD卡会自动弹出。

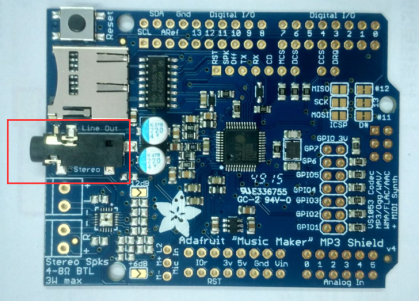

5、模块的输出，采用立体3.5mm插孔，配合音响、耳机等音频设备，位于MakerMP3板子的左边，如图：

6、左下角是立体声放大部分，桥接负载输出，可以直接驱动扬声器，使用时不可以在接放大器。

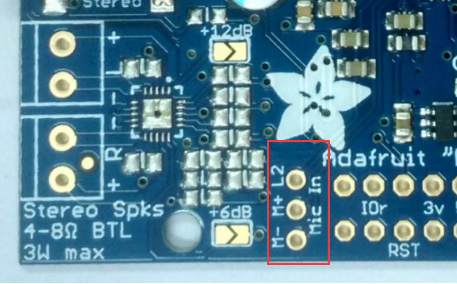

7、麦克风输入接口，可以用来录音。

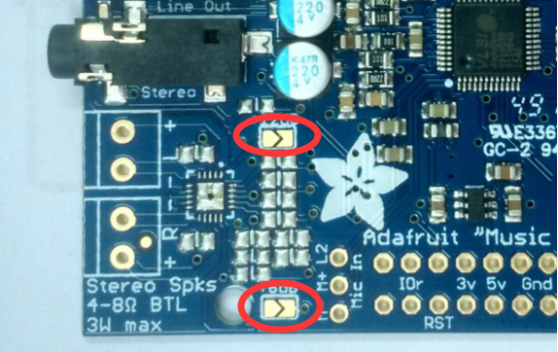

8、输出增益调节焊点，当需要更大的输出增益时，可以短接+6dB或者+12dB。

三、产品使用体验

a. 产品使用/操作方法简介；

使用方法步骤：

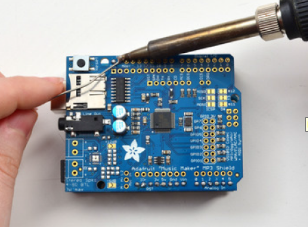

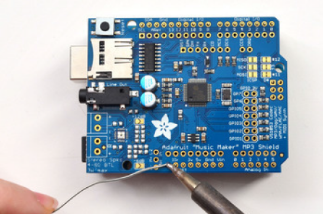

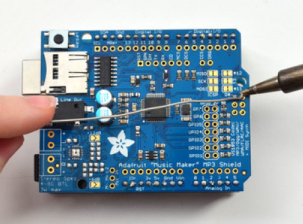

1、焊接排针和6pin底座；

2、若控制器使用Mega或Leonardo系列，则需将ICSP处短接，若采用Arduino控制器，则忽略此步。

3、准备一张MicroSD卡，下载两首歌，重新命名为track001.mp3 and track002.mp3，放入SD卡根目录下，完成后，将卡插入MakerMP3板上。

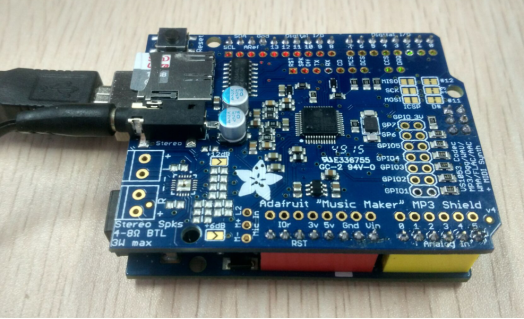

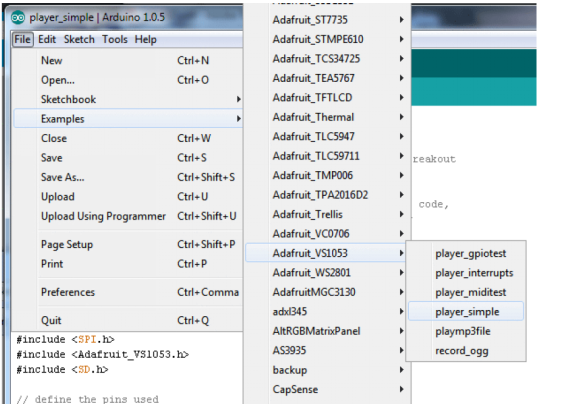

4、将焊接好的MakerMP3连接在控制器上，在此以Arduino为例，点开如下连接，下载库文件，将其放入Arduino Library 文件下，打开例程，烧入程序，如图所示。

https://codeload.github.com/adafruit/Adafruit_VS1053_Library/zip/master（库文件）

5、插上耳机，可以欣赏音乐了。

b. 特色功能体验/测试；

1、可以接入麦克风，录制声音；

2、可以增加放大电路，来驱动音箱设备播放音乐，也可以直接用耳机。

3、SPI 通信接口可以根据需要，选择通断方式。

4、GPIO引脚可以根据实际情况，选择连接上拉电阻还是下拉电阻。

5、MakerMP3板子在实现自身功能外，还可以扩展出许多控制器的I/O引脚。

c. 基础功能体验/测试；

基础功能：可以播放MP3, AAC, Ogg Vorbis, WMA, MIDI, FLAC, WAV (PCM and ADPCM)等多种格式的音乐文件。

四、评价及总结

a. 评价可包括产品的实用程度/能否满足使用需求/软硬件平衡/功能评价/使用效果/性价比/购买建议等；

作为单片机的产品，MakerMP3板子可以作为音乐播放开发板进行研究学习，它与多个控制器兼容性的整体设计和GPIO、MCS、DCS等端口的选择通断的局部设计，都是很值得学习的，这样做给开发使用带来很大的方便；在从实际的使用方面来讲，跟市场的成熟音乐播放产品来比，使用起来相对麻烦，需要修改程序或者修改音乐文件的名字才可以正常播放，另外音乐的质量相对较差。

五、修改建议

a. 对产品的改进或建议

建议：音乐正常播放的时候，建议增加指示灯，否则在没有接耳机的时候，不知道板子有没有正常工作。
