一、产品开箱简介

a. 产品包装评价；

  包装采用黑色硬纸盒子，上面贴有一个标签，标签上标有Adafruit公司LOGO、产品名称货号条形码等信息。

b. 包装内配件描述。

配件：2.8"TFT Touch Shield for Arduino w/Capacitive一个。

二、产品外观展示

a. 产品整体展示；

l 尺寸：70.358mm×54.356mm（对角线长2.8英寸）

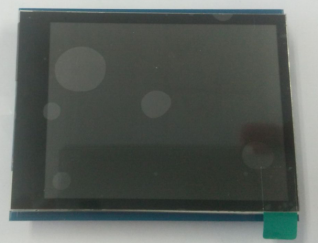

l 板子前面只有一个黑色屏幕，屏幕四周没有任何焊点和标识，屏幕后面则放置元器件，整体布局合理，看起来很美观。

b. 产品细节展示。

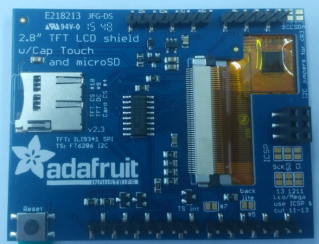

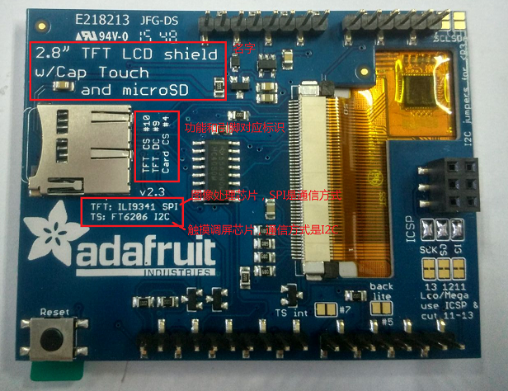

1）PCB正面放置一个触摸屏，背面放置元器件，整体布局工整，标识清晰，列举如下；

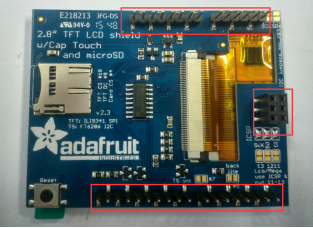

2）接口采用间距2.54mm的贴片排针，节省了屏幕正面PCB的空间，而且也使屏幕这一面美观；两排排针可与Arduino配套使用，不需要焊接，使用方便；

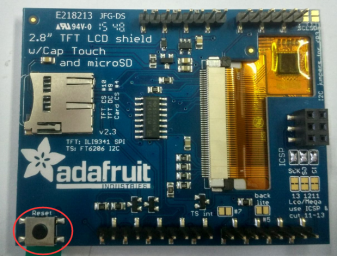

 3）背面左下角放置一个复位按钮，当于Arduino连接使用时，这个位置也可以方便的操作按钮；

4）右侧中间有一个ICSP贴片排母，可通过PCB上的触点是否短接，选择此排母的工作与否；

5）SCK与13引脚、SO与12引脚、SI与11引脚连接位置如下图箭头所示，默认是连接的，若使用Arduino R3则不需要变动，若 使用Leonardo 或者Mega的板子则需要割断，然后将上面的焊点短接，来实现SPI的通信。

6）SDA与SCL触点用于扩展I2C通信接口，便于连接其他I2C设备。

7）#5和#7触点：#5处短接，功能是第五个引脚控制屏幕背光；#7处短接，表示第七个引脚作为触摸屏中断引脚，当屏幕被触摸时，#7会有相应的变化。

三、产品使用体验

a. 产品使用/操作方法简介；

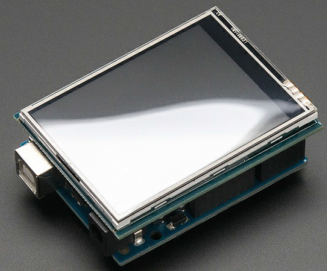

使用方法：将2.8"TFT Touch Shield板子插在Arduino UNO上，如图：

连接好后，下载安装头文件，将例子程序考入，查看相应的效果。

c. 基础功能体验/测试；

这款触摸屏为电容触摸屏，使用时轻轻触摸即可，正常显示和触摸时，工作电流在100mA左右。

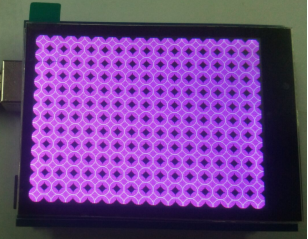

可以正常显示各种图形、图案，测试效果图如下：

四、评价及总结

a. 评价可包括产品的实用程度/能否满足使用需求/软硬件平衡/功能评价/使用效果/性价比/购买建议等； 产品采用电容屏，轻轻触碰就可以操作，并且处理速度也高于电阻屏；可以显示彩色数据、文字、图案，也可以读取mSD卡中的图片显示出来，功能比较齐全，图形显示清晰、流畅，使用效果较好。

b. 总结可包括整体使用感受/产品的亮点和缺点/使用过程中遇到的问题/对产品建议等。

产品的亮点：

1）该产品可以实现显示各种彩色图案，分辨率为240×320，显示图案清晰

       2）带Micro SD卡槽，可以安装mSD卡，可以显示SD卡中的bmp格式图片。

3）该屏可以配合Arduino R3、 Leonardo 或者Mega等多种控制器的开发板使用

4）整个触摸屏共占用接口：数字接口4（mSD）、数字接口9~13(显示屏SPI、片选CS、使能DC)，A4~A5(触摸屏I2C),余下数字接口2~3、数字接口5~8和模拟接口0~3可以用于其他功能开发。

使用中的问题：屏幕与PCB连接松动，不牢固。
